一、產品概述：PI 膜應用與加工難點

PI 膜全稱聚酰亞胺薄膜，以優異耐高低溫、絕緣性、耐彎折、阻燃、耐化學腐蝕特性，是 FPC 柔性線路板覆蓋膜、補強基材、鋰電池隔熱膜、導熱墊片、電熱膜、電磁屏蔽膜、航空航天絕緣墊片的核心基材。常規厚度 0.025mm~0.25mm，質地輕薄柔軟、熱敏感性極強。

傳統模切、刀模沖切、美工刀裁切加工 PI 膜存在諸多硬傷：

1.刀具擠壓造成薄膜拉伸變形、邊緣褶皺、切口拉伸毛邊；

2.厚刀模壓力易導致薄膜分層、內部膠層溢出；

3.微小內槽、異形鏤空、窄邊框無法加工，模具成本高、改款需重新開模；

4.熱熔裁切易出現邊緣發黃碳化、基材脆化，影響絕緣與耐彎折性能。

355nm 紫外納秒激光、皮秒超短脈沖激光冷加工工藝，依靠分子鍵光化學解離原理，非接觸式無應力裁切，成為高精度 PI 膜量產與打樣的主流制程。

二、PI 膜激光切割核心加工原理

1. 冷加工本質（區別紅外熱熔切割）

紫外激光單光子能量高，PI 材料對 355nm 紫外波段吸收率極高，光束經高速振鏡聚焦為微米級光斑，直接打斷聚酰亞胺高分子化學鍵，材料以氣態形式剝離，幾乎無熱傳導、無熔融堆積，從根源避免 PI 膜黃變、碳化、硬邊脆裂問題。

2. 兩種主流光源適用場景

355nm 紫外納秒激光（量產通用款）

性價比最高，熱影響區控制在 30~50μm，適配絕大多數單層 PI 膜、帶背膠 PI 覆蓋膜、FPC 配套 CVL 膜大批量裁切，滿足消費電子、新能源常規品質要求。

皮秒超短脈沖激光（超高精密款）

脈沖極短，純冷物理剝離，熱影響區＜5μm，切口光滑無任何熱損傷，適合超薄 0.025μm 極薄 PI 膜、高頻高速軟板覆蓋膜、醫療級絕緣膜、高可靠性航空絕緣片加工，彎折上萬次不出現切口開裂。

三、PI 膜激光切割五大核心工藝優勢

1. 零應力裁切，薄膜不變形不拉伸

全程無刀具物理接觸，超薄 PI 軟膜不會出現拉伸拉長、波浪褶皺、邊角拉扯變形，帶背膠 PI 膜不會因壓力導致底膠溢出、殘膠粘板，后續貼合 FPC 板面平整度更高。

2. 切口品質優異，杜絕碳化發黃

紫外冷加工斷面平整光滑，無毛刺、無掛邊、無焦化硬邊，PI 膜本身耐彎折性能不受破壞，用于 FPC 覆蓋膜開窗時，焊盤邊緣干凈，不影響后續沉銅、SMT 制程絕緣可靠性。

3. 超高加工自由度，復雜圖形一次成型

最小切割縫寬僅 20μm，可加工任意異形輪廓、微型方孔、長條形窄槽、陣列鏤空、手指位避讓缺口，像你提供的陣列連片 PI 板、長條分條拼板都可一鍵批量加工，傳統刀模無法實現的微細結構輕松落地。

4. 柔性化生產，打樣改款成本極低

無需開任何沖壓模具，圖紙修改直接上機切割，樣品當天交付，小批量多規格訂單快速切換；大批量連片拼板整版裁切，大幅提升下料效率，省去模具制作、存放、修模長期費用。

5. 基材兼容性全覆蓋

可加工：純 PI 基材膜、帶離型膜背膠 PI 覆蓋膜、黑色啞光 PI 膜、石墨復合 PI 膜、鋁箔復合 PI 屏蔽膜、PET+PI 復合疊膜、電熱 PI 加熱膜等，厚度兼容 0.025mm–1.0mm。

四、可加工具體產品與下游應用領域

（一）常規加工品類

FPC 柔性電路板 PI 覆蓋膜激光開窗、外形分板；

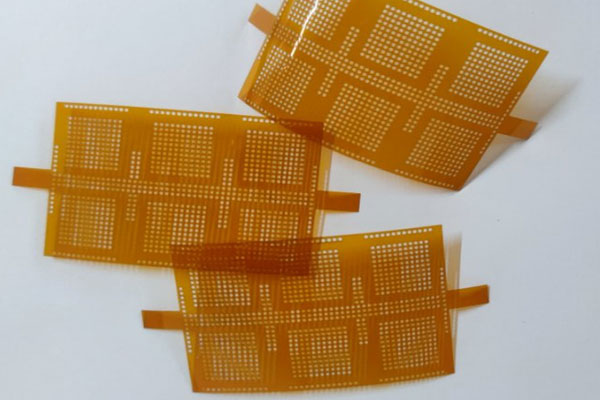

陣列式連片 PI 補強片、手指位鏤空 PI 墊片（對應第一張樣品）；

長條多聯 PI 絕緣條、鋰電池模組絕緣分隔片（對應第二張長條拼板樣品）；

PI 導熱膜、柔性電熱膜外形裁切、電極開槽；

手機電池背膠 PI 保護膜、折疊屏轉軸絕緣 PI 片；

新能源 PACK 絕緣墊片、車載電子阻燃 PI 隔離膜；

工業設備耐高溫絕緣墊圈、航空航天超薄 PI 絕緣薄片。

（二）落地應用行業

? 3C 消費電子：手機、平板、TWS 耳機 FPC 配套覆蓋膜、折疊屏轉軸絕緣件

? 新能源鋰電：電池包絕緣隔板、電芯隔熱 PI 膜、柔性匯流排絕緣片

? 汽車電子：車載 PCB 絕緣墊片、傳感器耐高溫防護膜

? 工業溫控：PI 電熱膜、加熱膜外形與電極槽激光加工

? 醫療 / 高端裝備：耐高溫絕緣微型 PI 墊片

五、量產工藝參數調試要點（實操干貨）

純單層 PI 膜（0.05~0.1mm）：中高功率、高掃描速度、多次輕掃，減少熱量堆積，防止邊緣微發黃；

帶背膠 PI 覆蓋膜：降低單脈沖能量，分層逐層剝蝕，氮?dú)鈴?qiáng)吹氣清除膠渣，避免殘膠粘連；

超薄 0.025mm 極薄 PI：采用皮秒激光低能量多遍掃描，防止擊穿穿孔；

長條連片分條 PI 板：勻速運動平臺 + 閉環振鏡組合，保證整條尺寸公差一致，無首尾寬窄偏差；

黑色啞光 PI 膜：適當下調重復頻率，避免吸光過高導致局部過熱碳化。

硬件配套建議：大理石底座、直線電機、閉環掃描振鏡、高清 CCD 視覺定位、密閉除塵除煙系統，滿足電子車間無塵環保要求。

六、激光切割 VS 傳統刀模模切對比表

七、結尾總結

聚酰亞胺 PI 薄膜作為高端柔性絕緣基材，對裁切邊緣品質、尺寸精度、物理性能完整性要求嚴苛。紫外 / 皮秒激光冷切割工藝憑借無應力、低熱損傷、圖形高度自由化、柔性快速量產的核心優勢，完美解決傳統模切帶來的變形、毛邊、碳化、改款成本高等痛點，是 FPC 制程、新能源絕緣件、柔性電熱膜等產品 PI 膜精密加工的優選方案。隨著超薄化、微型化產品迭代，PI 激光裁切已成為柔性新材料加工的標準化智能制程。

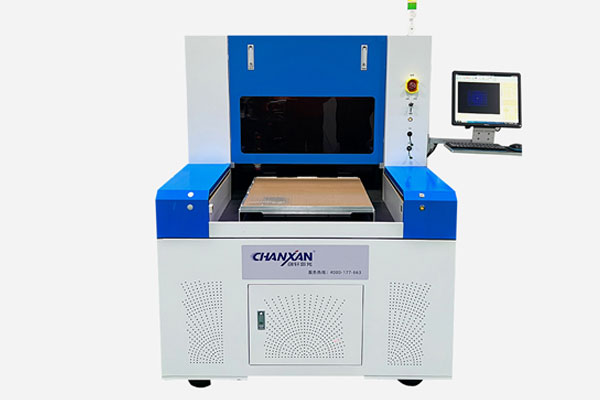

推薦機型：PI膜激光切割機
